Rodajas de Rueda Doble
Las rodajas con doble rueda tienen una mayor capacidad de peso por rodaja, lo que permite una mayor productividad y mejora la estabilidad. También distribuyen la carga a través de las dos ruedas, reduciendo la carga por pulgada cuadrada y reduciendo la presión sobre el piso o la superficie del suelo.
Las rodajas con doble rueda también son beneficiosas para aplicaciones donde la altura es un problema, ofrecen la mayor capacidad posible a la altura total más baja. Se pueden usar ruedas dobles de diámetro más pequeño para obtener la capacidad alcanzada con una rueda individual de mayor diámetro. La acción diferencial inherente en todos los diseños de rueda doble minimiza el esfuerzo requerido para cambiar de dirección, proporcionando un alivio ergonómico.
También ofrecemos rodajas de doble rueda con un eje oscilante para aplicaciones donde la superficie puede no estar nivelada, común en aplicaciones aeroespaciales y otras aplicaciones que pueden usar una rampa o superficie inclinada.
| Serie Kingpinless | Serie Con Kingpin |
| 2-51 – 4″x5″ Placa Superior – 750 kg Capacidad Máxima | 52 – 4″x5″ Placa Superior – 750 kg Capacidad Máxima |
| 2-61 – 4.5″x6.25″ Placa Superior – 1,550 kg Capacidad Máxima | 62 – 4.5″x6.25″ Placa Superior – 700 kg Capacidad Máxima |
| 2-71 – 5″x7.25″ Placa Superior – 2,250 kg Capacidad Máxima | 66 – 4.5″x6.25″ Placa Superior – 1,000 kg Capacidad Máxima |
| 2-81 – 6.25″x7.5″ Placa Superior – 5,000 kg Capacidad Máxima | 72 – 5″x7.25″ Placa Superior – 1,550 kg Capacidad Máxima |
| 2-91 – 8.5″x8.5″ Placa Superior – 7,500 kg Capacidad Máxima | 82 – 6.0″x7.5″ Placa Superior – 2,500 kg Capacidad Máxima |
| 2-93 – 8.5″x8.5″ Placa Superior – 2,000 kg Capacidad Máxima | 86 – 6″x7.5″ Placa Superior – 5,000 kg Capacidad Máxima |
| 2-99 – 14″x14″ Placa Superior – 17,500 kg Capacidad Máxima | 96 – 8.5″x8.5″ Placa Superior – 8,500 kg Capacidad Máxima |
Serie 51 – Capacidad 750 kg – Placa Superior 4 x 5 – Kingpinless
Series 51
Capacidad de Carga: 750 kg
Diámetro: 4 a 8 pulgadas
Anchura: 1.50 a 2.00 pulgadas
Sección Giratoria: La sección giratoria de alta aleación es maquinada a precisión para acomodar baleros de bola de 3/8″ de diámetro. Las secciones giratorias están endurecidas para mayor durabilidad.

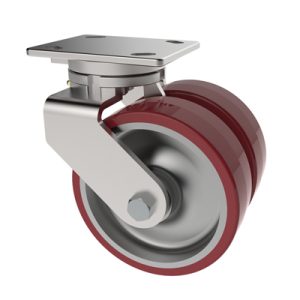

Serie 52 – Capacidad 750 kg – Placa Superior 4 x 5 – Kingpin Doble Rueda
Series 52
Capacidad de Carga: 750 kg
Diámetro: 4 a 6 pulgadas
Anchura: 1.50 a 2.00 pulgadas
Sección Giratoria: Tanto la placa superior como la base del yugo están fabricadas de acero SAE 1045 forjado en caliente y están construidas con las mismas dimensiones que las rodajas industriales de uso mediano. La carrera de carga de 2-1/2″ de diámetro se maquina a precisión para un acabado de espejo.
2-61 Series - 3100 Lbs Capacity - 4.5x6.25 Top Plate - Doble Rueda Kingpinless
Series 61
Capacidad de Carga: 3500 lbs
Diámetro: 4 to 12 pulgadas
Anchura: 2.50 to 3.00 pulgadas
Sección Giratoria: Una sección giratoria de alta aleación presenta una carrera maquinada a precisión y endurecida de 3-1/4″ con baleros de bola de 1/2″ pulgada
66 Series - 2,000 Lbs Capacity - 4.5 x 6.25 Top Plate - Doble Rueda Kingpin
Series 66
Capacidad de Carga: 2000 lbs
Diámetro: 4 to 12 pulgadas
Anchura: 2.50 to 3.00 pulgadas
Sección Giratoria: La sección giratoria de acero forjado en caliente SAE 1045 presenta una carrera maquinada a precisión con 3-1/4″ de diámetro y con baleros de bola 7/16″
2-71 Series - 4500 Lbs Capacity - 5 x 7.25 Top Plate - Doble Rueda Kingpinless
Series 71
Capacidad de Carga: 4500 lbs
Diámetro: 4 to 12 pulgadas
Anchura: 2.50 to 3.25 pulgadas
Sección Giratoria: Una sección giratoria de alta aleación presenta una carrera maquinada a precisión y endurecida de 3-1/4″ de diámetro.
Serie 72 – Capacidad 1750 kg – Placa Superior 5.25 x 7.25 – Kingpin Doble Rueda
Series 72
Capacidad de Carga: 1750 kg
Diámetro: 4 a 12 pulgadas
Anchura: 2.50 a 4.00 pulgadas
Sección Giratoria: Tanto la placa superior como la base del yugo son de acero forjado C-1045. Hay un canal de carga de 4 pulgadas de diámetro que se completa con un proceso de estampado. Los baleros de bolas endurecidos de ½ pulgada de diámetro completan las secciones giratorias. El balero de empuje es de construcción similar usando baleros de bolas endurecidos de 7/16 pulgadas.
81 Series – 10,000 Lbs Max Capacity - 6.25 x 7.5 Top Plate - Kingpinless
Series 81
Capacidad de Carga: 10000 lbs
Diámetro: 6 to 12 pulgadas
Anchura: 2.50 to 4.00 pulgadas
Sección Giratoria: El yugo y la placa superior de esta rodaja se fabrican mediante un proceso de forjado por caída de acero C-1045. La sección giratoria está hecha de una placa superior y una base de yugo que cuenta con un balero de bolas simple de 4 pulgadas mecanizado con precisión y con un canal de carga / empuje de configuración (estilo sin perno). El diseño único de esta carrera en realidad coloca los baleros de carga/empuje de 3/4″ de diámetro atravesados, asegurando la sección giratoria. Hay un escudo mecánico para proteger la contaminación de la sección de giro.
Serie 82 – Capacidad 2500 kg – Placa Superior 6 x 7.5 – Kingpin Doble Rueda
Series 82
Capacidad de Carga: 2500 kg
Diámetro: 6 a 12 pulgadas
Anchura: 2.50 a 4.00 pulgadas
Sección Giratoria: El yugo y la placa superior de esta rodaja se fabrican mediante un proceso de forjado por caída de acero C-1045. La pista de rodadura está mecanizada en la placa superior, el perno rey está roscado y la base de la horquilla también está mecanizada a un diámetro de 5 pulgadas. Los componentes se tratan térmicamente a 40 + 2 Rc. Un balero de empuje cónico de precisión de 1,25 pulgadas se presiona sobre el perno rey y se acopla al yugo. Los baleros de bolas endurecidos completan el paso de rodadura.
86 Series - 10000 Lbs Capacity - 6 x 7.5 Top Plate - Doble Rueda Kingpin
Series 86
Capacidad de Carga: 10000 lbs
Diámetro: 6 to 12 pulgadas
Anchura: 2.50 to 4.00 pulgadas
Sección Giratoria: El yugo y la placa superior de la rodaja Serie 85 se fabrican mediante un proceso de forjado por caída de acero C-1045. El Kingpin es un componente integral forjado de la placa superior. La pista de rodadura está mecanizada en la placa superior, el perno rey está roscado y la base de la horquilla también está mecanizada a un diámetro de 5 pulgadas. La pista de rodadura no está tratada térmicamente y hay un balero de precisión cónico (3.875 pulgadas de DI x 5.00 pulgadas DEO) en la pista (entre la placa superior y la base del yugo). Un balero de empuje de precisión de 1.25 pulgadas se presiona sobre el pivote central y engrana el yugo para completar el montaje.
Serie 96 – Capacidad 10000 kg – Placa Superior 8.5 x 8.5 – Kingpin Doble Rueda
Series 96
Capacidad de Carga: 17000 lbs
Diámetro: 6 to 18 pulgadas
Anchura: 3.00 to 5.00 pulgadas
Sección Giratoria: Construida de acero forjado en caliente C-1045 con carrera de carga maquinada de 7″ de diámetro y baleros de bola de 5/8″ de diámetro con balero cónico de empuje de 1-1/4″.
Serie 92 – Capacidad 10000 kg – Placa Superior 8.5 x 8.5 – Kingpin Doble Rueda
Series 92
Capacidad de Carga: 10000 kg
Diámetro: 6 a 18 pulgadas
Anchura: 3.00 a 5.00 pulgadas
Sección Giratoria: El yugo y la placa superior de esta rodaja se fabrican mediante un proceso de forjado por caída de acero C-1045. El Kingpin es un componente integral forjado de la placa superior. La pista de rodadura está mecanizada en la placa superior y el perno rey está roscado. Los componentes se tratan térmicamente. Un balero de empuje cónico de precisión se presiona sobre el perno rey y se acopla al yugo. Los baleros de bolas endurecidos completan el paso de rodadura.
Serie 2-91 – Capacidad 10000 kg – Placa Superior 8.5 x 8.5 – Kingpinless Doble Rueda
Series 2-91
Capacidad de Carga: 10000 kg
Diámetro: 6 a 18 pulgadas
Anchura: 3.00 a 5.00 pulgadas
Sección Giratoria: Construida de acero forjado en caliente C-1045, el diseño de bola única presenta baleros de carga/empuje de 7/8″ de diámetro en una carrera maquinada a precisión de 7″ de diámetro.
Serie 99 – Capacidad 17500 kg – Placa Superior -14 x 14 – Kingpinless Doble Rueda
Series 2-99
Capacidad de Carga: 35000 lbs
Diámetro: 10 to 22 pulgadas
Anchura: 3.00 to 5.00 pulgadas
Sección Giratoria: Construida de acero forjado en caliente C-1045 con carrera de carga maquinada de 7″ de diámetro y baleros de bola de 5/8″ de diámetro con balero cónico de empuje de 1-1/4″.
