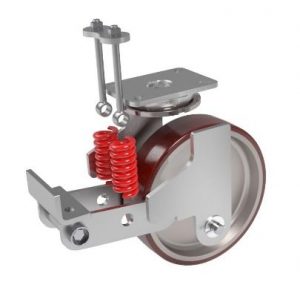

Rodajas de Resorte Vertical
Visión General
Las rodajas de resorte vertical de uso pesado ofrecen una gran flexibilidad de diseño para cumplir con la aplicación especificada. Cada rodaja presenta resortes que se retienen en extremos de barras con cuerda para capacidades de pre-carga. El propósito de precargar una rodaja es permitir que la rodaja cargue una carga antes de que comience la deflexión del resorte. Una vez que el resorte comienza a desviarse, el usuario debe encontrar una reacción de resorte constante relacionada con la carga aplicada. Las rodajas de resorte también se pueden encontrar debajo de la sección de Rodajas Amortiguadas. Estas ruedas de rodaja amortiguada están diseñadas para las aplicaciones más resistentes. La construcción de su caja (formada o fabricada) puede soportar aplicaciones abusivas sin cambiar la vida del ciclo del producto.
Características
- Capacidades de Pre-Carga Altas
- Resortes de Alta Resistencia
- Capacidad Máxima 2,000 kg
Aplicaciones
Las rodajas amortiguadas son ideales para plataformas móviles para motores de aeronaves, gatos hidráulicos para aeronaves, tráilers en planta, góndolas para desechos, rodajas estabilizadoras para carros elevadores, anuncios giratorios, carros alegóricos y otras aplicaciones industriales. Estas rodajas pueden diseñarse para transportar cargas de más de 10,000 kg.
Opciones
Las rodajas de resorte verticales se fabrican en tamaños estándar de 6 pulgadas a 12 pulgadas de altura y acomodan ruedas de 2 pulgadas a 4 pulgadas de ancho. Estas rodajas estándar transportarán cargas desde 250 kg hasta 1,000 kg. Si tiene una aplicación única, no dude en utilizar el configurador personalizado para desarrollar una rodaja que satisfaga sus necesidades.
Vertical Spring
Series null
Las rodajas amortiguadoras con resortes verticales son ideales para aplicaciones en las que el transportador se usa para un propósito específico, llevando la misma carga de manera consistente. Las rodajas...
Serie 84 – Capacidad 1250 kg – Placa Superior 6 x 7.5 – Resorte Vertical
Series 84
Capacidad de Carga: 1250 kg
Diámetro: 8 a 12 pulgadas
Anchura: 3 pulgadas
Sección Giratoria: El yugo y la placa superior de esta rodaja se fabrican mediante un proceso de forjado por caída de acero C-1045. La pista de rodadura está mecanizada en la placa superior, el perno rey está roscado y la base de la horquilla también está mecanizada a un diámetro de 5 pulgadas. Los componentes se tratan térmicamente a 40 + 2 Rc. Un balero de empuje cónico de precisión de 1,25 pulgadas se presiona sobre el perno rey y se acopla al yugo. Los baleros de bolas endurecidos completan el paso de rodadura.
Serie 94 – Capacidad 1800 kg – Placa Superior 8.5 x 8.5 – Resorte Vertical
Series 94
Capacidad de Carga: 1800 kg
Diámetro: 10 a 12 pulgadas
Anchura: 4.00 pulgadas
Sección Giratoria: El yugo y la placa superior de esta rodaja se fabrican mediante un proceso de forjado por caída de acero C-1045. El Kingpin es un componente integral forjado de la placa superior. La pista de rodadura está mecanizada en la placa superior y el perno rey está roscado. Los componentes se tratan térmicamente. Un balero de empuje cónico de precisión se presiona sobre el perno rey y se acopla al yugo. Los baleros de bolas endurecidos completan el paso de rodadura.
